Productdetails:
|
Type:: | Het Lager van de naaldrol | Universeel aantal: | LM 25 UU |
---|---|---|---|
OE NR.: | LM 25 UU | Productnaam: | Voor |
Grootte: | 25*40*41mm | Precisieclassificatie:: | P4 P5 P6 P2 |
Gewicht: | 0,133 kg/pcs | Plaats van Oorsprong:: | China |
Hoog licht: | LM 25 het Lineaire Lager van UU,P2 Lineair Lager |

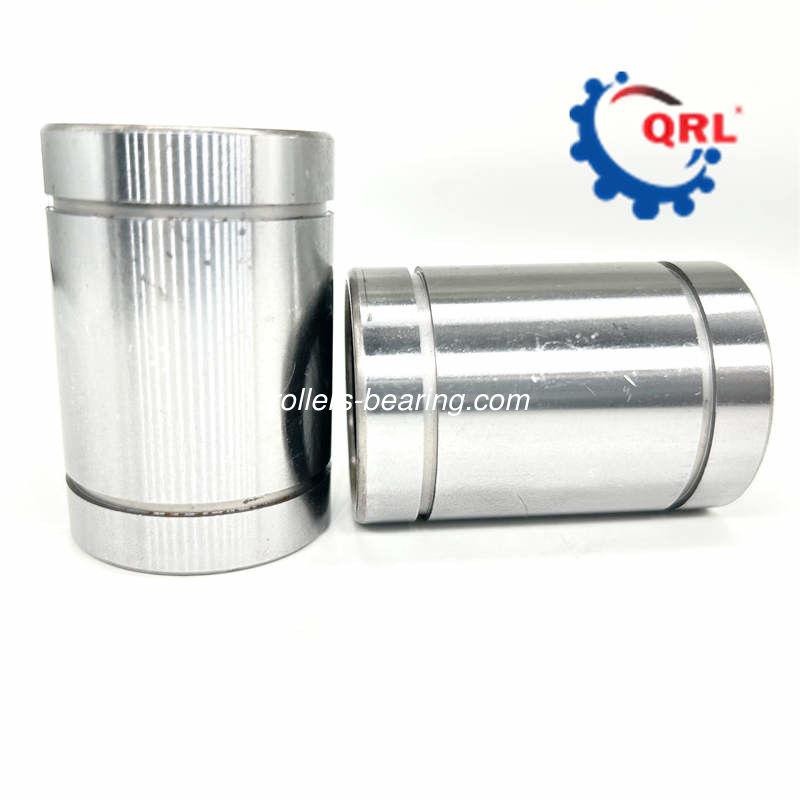

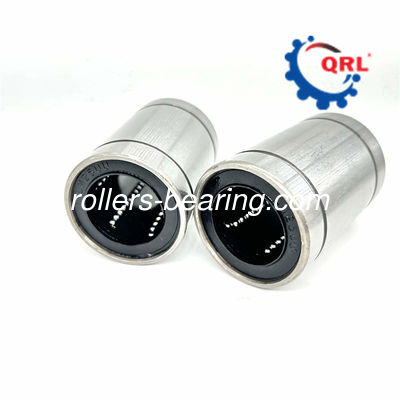

LM 25 die UU 25*40*41mm Lineair Lager dragen
Lineaire het Dragen Specificatie
Productspecificatie:
Lineaire Dragende Beschrijving
Een lineair-motielager of een lineaire die dia zijn een lager wordt ontworpen om vrije motie in één richting te verstrekken. Er zijn vele verschillende types van lineaire motielagers. De gemotoriseerde lineaire dia's zoals machinedia's, X-Y lijsten, rollijsten en sommige die zwaluwstaartdia's zijn lagers door aandrijvingsmechanismen worden bewogen.
De buitenring van getrokken de rollager van de kopnaald wordt geslagen met de staalplaat. Het heeft de kleine sectionele hoogte en de grote lastcapaciteit en is geschikt voor economische massaproduktie.
De interferentiepasvorm tussen buitenring en lagerhuisvesting wordt toegepast op dit soort het lager van de naaldrol zonder as het bevestigen apparaat. Zelfs voor de voorwaarde van hoge lading, handhaaft het volledig dragende functie één van beiden. Bovendien met grote de vet-opslag capaciteit, is het onnodig om vet voor een verrichting op lange termijn toe te voegen.
Aangezien één eind van dicht-Beëindigen het dragen wordt verzegeld, is het geschikt voor het eind van schacht met het dragen van de kleine as het glijden kracht.
Modelhk, Ta, TLA, vrije getrokken kop. de lagers van de naaldrol met pal,
Model van de de kopnaald van BK dicht getrokken de rollager met pal,
Modelsce, BEDELAARS, J, JH, getrokken de rollagers van de kopnaald (Duimreeks).
Lineair Dragend Aantal
Artikelnummer | D | D | L | B | W | Kringen | C | Co | Gewicht (G) |
LM 8 UU | 8 | 15 | 24 | 17.5 | 1.1 | 4 | 27 | 41 | 16 |
LM 10 UU | 10 | 19 | 29 | 22 | 1.3 | 4 | 38 | 56 | 30 |
LM 12 UU | 12 | 21 | 30 | 23 | 1.3 | 4 | 42 | 61 | 32 |
LM 13 UU | 13 | 23 | 32 | 23 | 1.3 | 4 | 52 | 79 | 43 |
LM 16 UU | 16 | 28 | 37 | 26.5 | 1.6 | 5 | 79 | 120 | 69 |
LM 20 UU | 20 | 32 | 42 | 30.5 | 1.6 | 5 | 88 | 140 | 87 |
LM 25 UU | 25 | 40 | 59 | 41 | 1.85 | 6 | 100 | 160 | 220 |
LM 30 UU | 30 | 45 | 64 | 44.5 | 1.85 | 6 | 160 | 280 | 250 |
LM 40 UU | 40 | 60 | 80 | 60.5 | 2.1 | 6 | 220 | 410 | 585 |
LM 50 UU | 50 | 80 | 100 | 74 | 2.6 | 6 | 390 | 810 | 1580 |
LM 60 UU | 60 | 90 | 110 | 85 | 3.15 | 6 | 480 | 1020 | 2000 |
Lineaire Dragende Levering
Volgens verschillende toepassingen, kunnen de lagers zonder binnenring of van de van de naaldrol en kooi componenten worden geselecteerd. Op dit ogenblik, worden de dagboekoppervlakte en shell de gatenoppervlakte die het lager aanpassen direct gebruikt als binnen en buiten het rollen oppervlakten van het lager om het lading capaciteit en het lopen prestatieszelfde te verzekeren als het lager met ring, de hardheid, zou machinaal bewerken van nauwkeurigheid en oppervlaktekwaliteit van de toevoerkanaaloppervlakte van de schacht of huisvesten van gat aan het toevoerkanaal van de lagerring gelijkaardig moeten zijn. Dit soort lager kan radiale lading slechts dragen.
