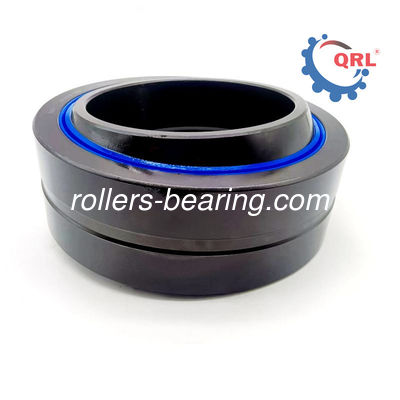

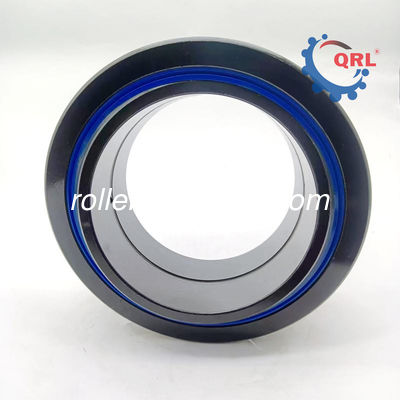

Productdetails:
|
| Type:: | Sferisch Duidelijk Lager | OE NO.: | GE 140 ES-2RS |
|---|---|---|---|
| Naam van het product: | Voor Automobiel | Grootte: | 140x210x90 mm |
| Gewicht: | 11 kg/pcs | Plaats van oorsprong:: | China |
| Markeren: | 90 mm radiaal sferisch glijlager,radiaal sferisch glijlager |
||
Inwendige diameter: 140 mm
Buitenste diameter: 210 mm
Breedte (inwendige bal): 90 mm
Breedte (buitenste ring): 70 mm
Sferische vlakte Beschrijving
De Spherical Bearing is een zwaar werkend zelf-afstemmend schuiflager.
| Tipe lager | Afmetingen/mm | α/(°)≈ | ||||||||||||
| GE... E-type | GE...ES | GE...DS. | GE...C. | GE...ES-2RS | d | D | B. | C | d1≈ | dk1 | rmin | r1smin | andere | GE...ES-2RS type |
| GE4E | - Wat? | - Wat? | GE4C | - Wat? | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - Wat? |
| GE5E | - Wat? | GE5DS | GE5C | - Wat? | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Wat? |
| GE6E | - Wat? | GE6DS | GE6C | - Wat? | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Wat? |
| GE8E | - Wat? | GESDS | GE8C | - Wat? | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - Wat? |
| GE10E | - Wat? | GE10DS | GE10C | - Wat? | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - Wat? |
| GE12E | - Wat? | GE12DS | GE12C | - Wat? | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - Wat? |
| - Wat? | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - Wat? | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - Wat? | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - Wat? | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - Wat? | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - Wat? | GE35ES | GE35DS | - Wat? | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - Wat? | GE40ES | GE40DS | - Wat? | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - Wat? | GE45ES | GE45DS | - Wat? | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - Wat? | GE50ES | GE50DS | - Wat? | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - Wat? | GE55ES | GE55DS | - Wat? | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - Wat? |
| - Wat? | GE60ES | GE60DS | - Wat? | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - Wat? | GE70ES | GE70DS | - Wat? | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - Wat? | GE80ES | GE80DS | - Wat? | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - Wat? | GE90ES | GE90DS | - Wat? | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - Wat? | GE100ES | GE100DS | - Wat? | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - Wat? | GE110ES | GE110DS | - Wat? | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - Wat? | GE120ES | GE120DS | - Wat? | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - Wat? | GE140ES | GE140DS | - Wat? | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - Wat? | GE160ES | GE160DS | - Wat? | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - Wat? | GE180ES | GE180DS | - Wat? | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - Wat? | GE200ES | GE200DS | - Wat? | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
Sferische vlakteAflevering
Volgens verschillende toepassingen kunnen lagers zonder binnenste ring of naaldrol en kooicomponenten worden geselecteerd. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring, moeten de hardheid, bewerkingsnauwkeurigheid en oppervlakte kwaliteit van het loopvlak van de as of het behuizinggat vergelijkbaar zijn met het loopvlak van de lagerenring.Dit soort lagers kan alleen radiale belasting dragen.
