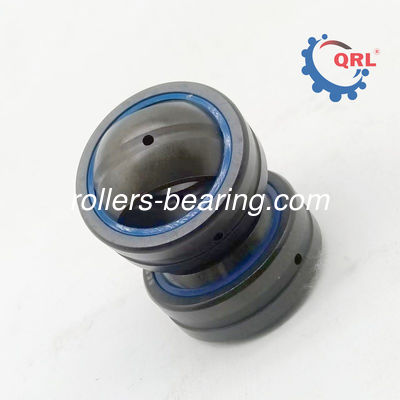

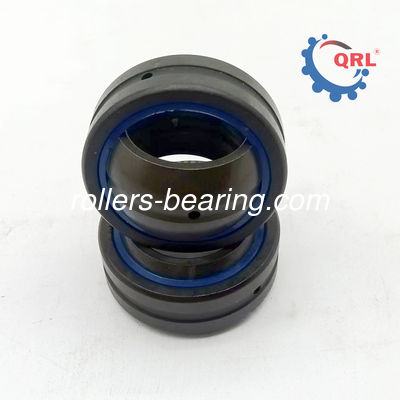

Productdetails:
|
| Type:: | Sferisch Duidelijk Lager | OE NO.: | GE 20 ES |
|---|---|---|---|
| Grootte: | 20x35x16 mm | Naam van het product: | Industriële machines |
| Gewicht: | 0,4 kg/pcs | Plaats van oorsprong:: | China |
| Markeren: | Sferisch vlak lager 20 mm,Sferisch vlak lager 35 mm,stofdichte afdichting Sferisch vlak lager |
||
| d | 20 mm | Lagers met een diameter van de boor |
| D | 35 mm | Lagers met buitendiameter |
| B. | 16 mm | Breedte Innerlijke ring |
| Cr | 30.500 N | Basis dynamische belasting, radial |
| C0r | 117.000 N | Basis statische belasting, radial |
| M | 0,4 kg | Gewicht |
Sferische vlakte Beschrijving
Radiële bolvormige vlakke lagers hebben een binnenste ring met een bolvormig, convex buitenoppervlak en een buitenste ring met een overeenkomstige bolvormig, maar concaaf binnenste oppervlak.
| Tipe lager | Afmetingen/mm | α/(°)≈ | ||||||||||||
| GE... E-type | GE...ES | GE...DS. | GE...C. | GE...ES-2RS | d | D | B. | C | d1≈ | dk1 | rmin | r1smin | andere | GE...ES-2RS type |
| GE4E | - Wat? | - Wat? | GE4C | - Wat? | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - Wat? |
| GE5E | - Wat? | GE5DS | GE5C | - Wat? | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Wat? |
| GE6E | - Wat? | GE6DS | GE6C | - Wat? | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Wat? |
| GE8E | - Wat? | GESDS | GE8C | - Wat? | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - Wat? |
| GE10E | - Wat? | GE10DS | GE10C | - Wat? | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - Wat? |
| GE12E | - Wat? | GE12DS | GE12C | - Wat? | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - Wat? |
| - Wat? | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - Wat? | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - Wat? | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - Wat? | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - Wat? | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - Wat? | GE35ES | GE35DS | - Wat? | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - Wat? | GE40ES | GE40DS | - Wat? | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - Wat? | GE45ES | GE45DS | - Wat? | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - Wat? | GE50ES | GE50DS | - Wat? | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - Wat? | GE55ES | GE55DS | - Wat? | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - Wat? |
| - Wat? | GE60ES | GE60DS | - Wat? | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - Wat? | GE70ES | GE70DS | - Wat? | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - Wat? | GE80ES | GE80DS | - Wat? | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - Wat? | GE90ES | GE90DS | - Wat? | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - Wat? | GE100ES | GE100DS | - Wat? | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - Wat? | GE110ES | GE110DS | - Wat? | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - Wat? | GE120ES | GE120DS | - Wat? | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - Wat? | GE140ES | GE140DS | - Wat? | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - Wat? | GE160ES | GE160DS | - Wat? | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - Wat? | GE180ES | GE180DS | - Wat? | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - Wat? | GE200ES | GE200DS | - Wat? | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
Sferische vlakteAflevering
Volgens verschillende toepassingen kunnen lagers zonder binnenste ring of naaldrol en kooicomponenten worden geselecteerd. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring, moeten de hardheid, bewerkingsnauwkeurigheid en oppervlakte kwaliteit van het loopvlak van de as of het behuizinggat vergelijkbaar zijn met het loopvlak van de lagerenring.Dit soort lagers kan alleen radiale belasting dragen.
